讓設計實現

會選擇使用FDM打印技術的您，可能是基于下列理由…

成品需要通過一些考驗—比如有強度、韌性、耐高溫、抗靜電、抗化學性、抗紫外線等等，F(xiàn)DM的材料選擇是所有3D打印技術中最豐富的。

希望使用與大量制造生產時的同樣材質—因?yàn)镕DM技術是將塑膠線材融化擠出，因此所有3D打印技術中，F(xiàn)DM是唯一可以與商業制造使用同樣材質的打印技術（比如ABS、PC、Nylon、PP等等）。

預算考量—FDM是最經濟實惠的3D打印技術。

3D打印是使用材料層層堆棧的制造技術，相對于傳統制造技術而言，更加快速方便，尤其是在設計初期階段，更是能為快速驗證與設計修改帶來無與倫比的效率。

然而，每樣技術都有它的限制，下面要為大家介紹要為FDM打印技術，設計建模時需要注意的事項，讓模型制作的成果能夠更符合您的期待。

●模型目的與需求

3D打印最重要的是要達到您制作這個模型的目的，因此讓我們先確定清楚您的需求是什么。

常見的需求如下：

(1) 外觀確認：您希望不只在計算機中看到3D立體圖來想象它的樣子，更希望實體拿在手中感受，通常會希望打印成品外觀平整，最在意的細節都有被制作出來。然而，需要注意的是，特征過于細小或是太薄的話，是無法被打印出來的，下面是打印模型的建議要求：

圓柱：直徑建議至少0.5mm

壁厚：厚度建議至少0.5mm

孔洞：直徑建議至少1.5mm

若要打印螺牙，牙峰會是圓潤的而不會是銳利的。

若要打印清楚的文字，平躺打印建議至少16pt（字高約5.6mm），垂直打印建議至少10pt（字高約3.5mm），打印方向可能會因?yàn)槠渌哪Ｐ涂剂慷荒芷教苫虼怪贝蛴　?/span>

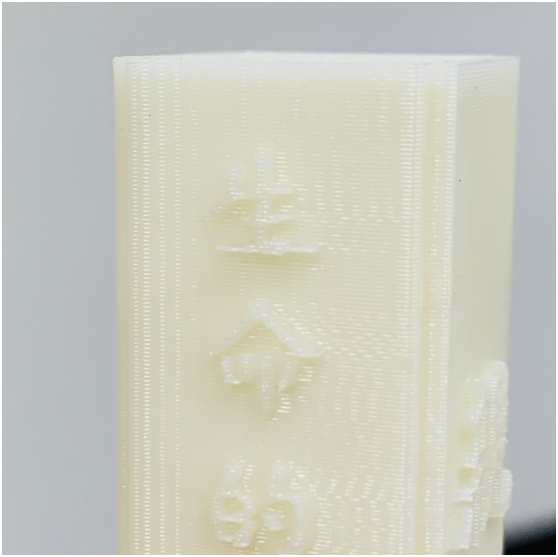

（上圖說明：文字垂直打印，圖中字體高度約為6mm）

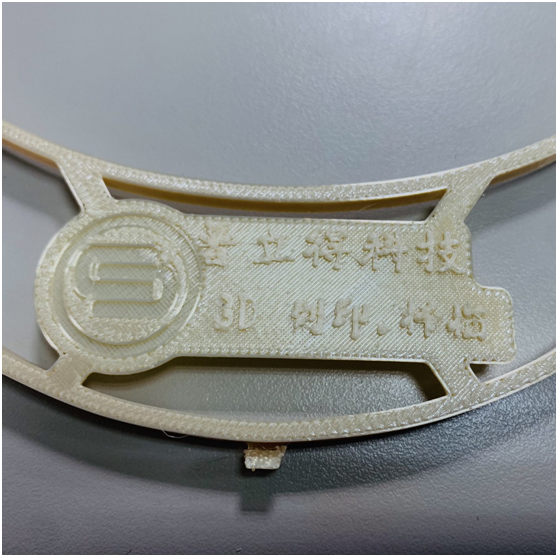

（上圖說明：文字水平打印，圖中字體高度約為7mm）

除此之外，若是較大的物件，相較之下壁厚又太薄的話，垂直面可能會產生翹曲，建議增加補強肋以避免變形。

(2) 組裝確認：物件互有組配需求時，您希望先將物品打樣出來確認組配方式是否沒問題，最重要的是打印成品能順利組配，尺寸的精準會需要被考量。在需要組裝的情況下，有2點在3D打印的制程中會是關鍵因素：

◆預留空隙：FDM是使用塑膠線材加熱熔融后層層堆積而成，因此會有材料收縮率的問題，一般來說需要在組配的物件們之間預留0.15~0.2mm的空隙，特別是孔洞會在塑膠線材打印出來后向孔內膨脹，因此在設計3D打印模型時建議將重要的孔洞尺寸略為調整，以確保成品能符合組配需求。（根據是否需要緊配：可以將縫隙預留稍小一些，再自行將模型打磨至完美緊配。）

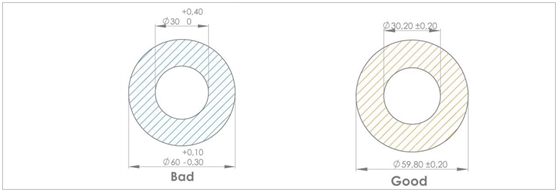

◆公差：FDM打印技術在XY方向的公差約為±0.2mm（物件≤100mm）或±0.002mm/mm（物件>100mm）；Z軸堆棧方向則會有所謂的「累進誤差」，一般來說誤差會比XY方向更多，因此建議將重要的尺寸擺放在XY方向。

(3) 對于成品使用環境有特殊需求：您需要將成品使用在一些特殊環境中，因此要特別考量材料本身的物理特性，比如強度、韌性、耐高溫、抗靜電、抗化學性、抗紫外線等等。歡迎您加入普立得官方LINE進一步咨詢相關細節，我們將針對您的物件給予建議以及物理特性表以供參考。

(4) 防水需求：FDM的3D打印技術是以線材之間彼此黏合，一層一層堆棧上去的，所以雖然側面看起來是沒有孔洞的，但要做到不漏水，可以采取的后處理有3種方式：

     - 1. 使用補土補平表面后打磨

     - 2. 使用AMT化學蒸氣后處理的制程（需要另外洽詢合作廠商協助），可以提升防水性。

     - 3. 可以改使用光固化打印技術

●大物件拆件打印再組裝

當超過機器打印范圍時，必須在軟件中將模型拆件后分別進行打印再組裝，與上面提及組裝事項相同，會在打印時預留0.15-0.2mm的縫隙，進行組裝時才不會互相干涉。

我司機臺最大設備的有效成型尺寸是406*355*406mm，也是一體化打印最大范圍；若超出此范圍，建議將模型截開，以分開打印再黏合的方式完成。

拼接位置，建議可使用燕尾槽等截開方式，拆件后會以化學溶劑將拆件的物件黏合在一起，黏合處會較其它地方脆弱，因此不適合受力，請盡量將拆件黏合點設置在無須受力，或是可黏合面積較多的地方。

FDM是發展最早的3D打印技術，有很多優點，也是最容易入門的技術，以上為FDM模型打印基本的概念，適用于大部分模型，但實際情況仍依您的模型形狀可能有所不同。

關于代工打印，有任何問題，歡迎隨時與我們聯系，會有專人與您一對一討論。
讓我們一起將3D打印的優點運用在您所需要的地方吧！可以直接電話聯系我們：0755-82953613
